防雷接地中的跨步電壓防護

1、跨步電壓的產生：

在工程上，為了接地，常常將金屬導體深埋于地下，然后將系統中需要接地的部分與接地體相連。由于接地體與大地并不是完全零電阻的良導體，所以，電流經接地體流經大地時，除了接地導線的電阻外，還會遇到接地本身的電阻和大地電阻。根據歐姆定律，電流流經電阻時會在電阻兩端產生電壓。又因?yàn)榇蟮氐碾娮璨⒉皇蔷鶆蚍植嫉?，?dǎo)致電流流經大地時會在地面不同地方產生不等的電勢，當人雙腳同時接觸地面不同地點時，不等的電勢會在人雙腳產生電勢差而產生跨步電壓，而人的雙腳、軀干和大地形成電流回路，就會造成電流流經人體造成傷害。

2、跨步電壓計算與接地防護區的確定：

接地體深埋于地下時，一般認為其離地表面無窮遠，基本不受接地電流的影響。

易造科技

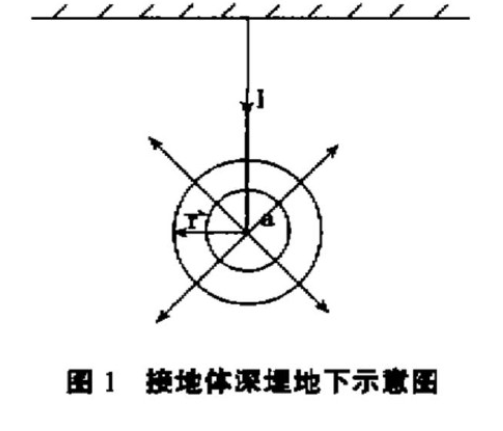

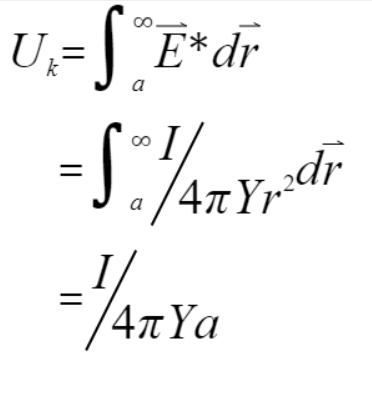

如圖，接地體是一個半徑為a的球形良導體，土壤是電導率為Y的不良導體，此時電流可看作是球心對稱分布，對于距離球心為r處的任意閉合球面，雷電入地電流為I，由歐姆定律得到距離球心為r處的任意閉合球面上一點K的電壓為：

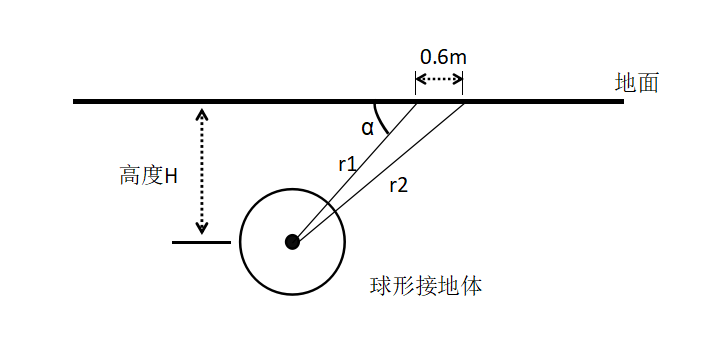

那么，以人雙腳岔開0.6米計算，在距離接地體安裝位置x處的跨步電壓為Up(假設接地體埋設深度為H)：

如圖所示，則Up計算如下：

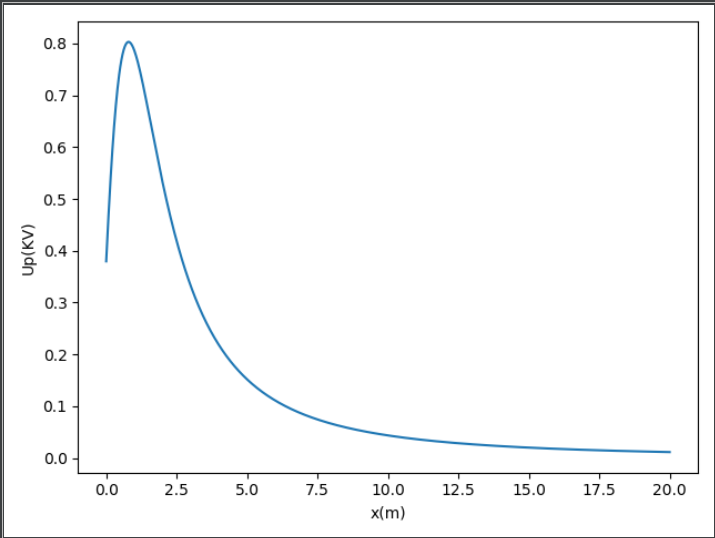

假設接地體埋設深度為1.5m，雷電流100KA，接地電阻為1Ω，則，跨步電壓圖像如下：

由圖像可知，當接地體埋地深度1.5m，接地電阻1Ω前提下，雷擊電流100KA入地時，在距離接地體安裝位置7.5米之外需要安裝區域隔離護欄，才能保證雷擊時不會造成人員受到跨步電壓傷害。
