IT系統的組成如圖1-50所示，其中圖1-1(a)所示為配電系統中性點與地絕緣，電氣設備的外露可導電部分單獨接地；圖1-1(b)所示為配電系統中性點經阻抗接地，電源系統中性點接地體和電氣設備外露可導電部分的接地體分開；圖1-1(c)所示是配電系統中性點經阻抗接地，電氣設備的外露可導電部分通過保護線(PE)接到電源的接地體上。

圖1 -1 IT系統的組成示意圖

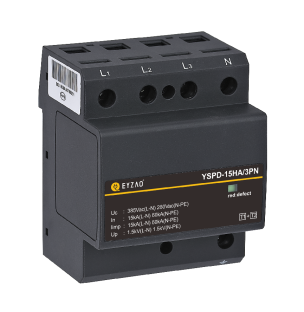

電涌保護器（SPD）又稱為浪涌保護器，是用于低壓配電系統中電子信號設備上的一種雷電磁脈沖保護設備，與被保護設備并聯，限制瞬態過電壓和泄放電涌電流，以保護雷擊和過電壓時電路與設備的安全。適用于交流50/60Hz，額定電壓220V/380V的供電系統中，適用于家庭住宅、第三產業以及工業領域浪涌保護的要求。

IT系統的電源中性點不接地或通過阻抗(電阻器或電抗器)接地、不引出中性線，電氣設備的外露可導電部分可單獨直接地或通過保護線接到電源中性點的接地體上。這種三相三線制系統，當出現第一次接地故障時，故障電流受到限制，電氣設備的金屬外殼上不會產生危險性的接觸電壓(接地故障電壓不超過50V)，因此可以不切斷電源，電氣設備尚能繼續運行。特別適用于要求能連續工作的電氣設備，如大型電廠的廠用電和需要連續生產的生產線。

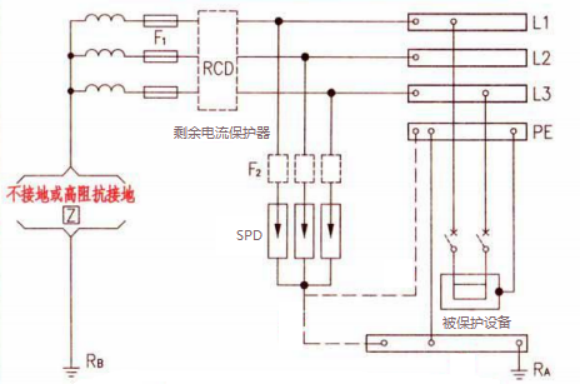

圖1 -2 SPD在IT系統的安裝

3P結構的浪涌保護器常適用三相交流電源IT系統保護中。在IT 接地形式中，電源側對地絕緣不接地或經高阻抗接地，負荷側電氣裝置的外露可導電部分直接接地，故電源側無特殊情況時一般不引出 N 導體，負荷側電氣設備外殼采用 PE 導體直接接地，所以防護時只在L導體與 PE 導體之間加裝SPD。而保護末端設備時，因無N導體，所以防護時只在 L導體與PE 導體之間加裝 SPD。當配電線路上裝有剩余電流動作保護器 (RCD) 時，SPD 加裝在剩余電流動作保護器(RCD)的前面或后面都沒有什么影響。接線方式如圖1 -2所示。

對于SPD 在低壓配電系統中的接線方式，在IT系統中接線形式應正確理解，合理運用，盡量避免引起 SPD 故障，甚至使之起火，影響配電系統的安全運行。
