3PN結構形式的SPD是指3+1結構的浪涌保護器，三個相線對零線之間和零線對地線之間采用SPD進行保護的形式，屬于全模保護，其結構如下：

正常情況下，3PN的SPD只需配3P的后備保護器即可，原因如下：

①線路在無故障運行的情況下，零線不存在電流，所以，即使零地之間的SPD劣化，也不會有續流流過SPD使其起火。

②在N-PE之間SPD劣化失效時，當L-N之間SPD沒有劣化時，也不存在續流流過N-PE之間的SPD；當L-N之間的SPD劣化失效時，自有L-N之間的后備保護會及時切斷續流，也不會有續流流過N-PE。

③N線有電流時，會促使線路剩余電流保護器和零序電流保護器動作，從而切斷供電線路總開關。

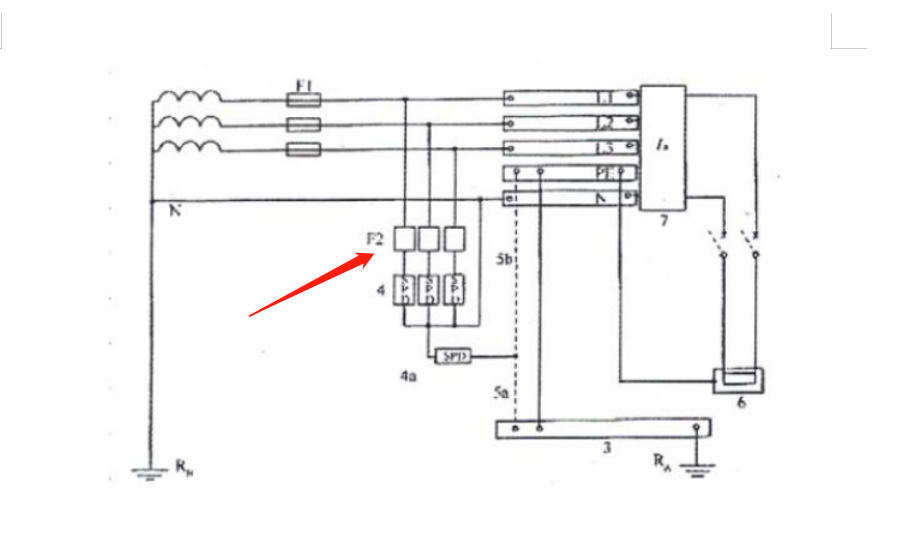

④依據GB50057-2010中圖J.1.2-2所示，3PN的SPD配備3P的后備保護器。

⑤3PN的第4極浪涌的材料是氣體放電管或者間隙，雷擊的時候有續流通過，會造成SCB的誤動作，如果不及時到現場合閘，下次雷擊時，N-PE相會失去保護，對設備造成安全隱患。

正常工作狀態下，N-PE相沒有漏電流通過，所以N-PE無需安裝SCB。如果N-PE裝了SCB，另建設成本增加，同時為防雷安全埋下隱患。

⑥浪涌專用后備保護器按照NBT42150的標準來生產和檢測，標準第1點規定：SPD專用后備保護裝置僅適用于限壓型SPD的過電流保護。

3P+N的第4極用的材料是放電管或間隙等開關型材料，非限壓型材料，根據標準要求，不適宜用SCB來作為后備保護。

綜上所述，3P+N結構的SPD只需配3P的后備保護器。
