我們在做項目的時候，經常碰到不同的技術規格書，尤其是三相浪涌保護器的Uc值，從255V到440V要求不等。為什么項目要求會出現這么大的差別呢？SPD浪涌保護器的UC值是否越大越好呢？

我國低壓供電標準為50HZ、380/220V，普遍采用三相四線制供電。三根相線分別與零線之間電壓為220V，稱為相電壓；相線與相線之間電壓為380V，稱為線電壓。

根據GB/T 12325-2008《電能質量 供電電壓偏差》中規定：35kV及以上供電電壓正、負偏差的值之和不超過標稱電壓的10％；20kV及以下三相供電電壓偏差為標稱電壓的±7％；220V單相供電電壓偏差為標稱電壓的+7％ ~ -10％。

所以常見的220V交流系統，其電壓波動區間為198V~235.4V，浪涌保護器作為連接在相線與PE線、零線與PE線以及零線與PE線之間的高阻態元器件，選擇浪涌保護器Uc的參數時，應該參考的參數值為線路中的相電壓，常見的低壓供電線路中相電壓為220V，所以在380/220V的供電線路中，選用單相Uc為255V也是沒有問題。

我們從以下三個方面來了解：

UC值和UP值的關系

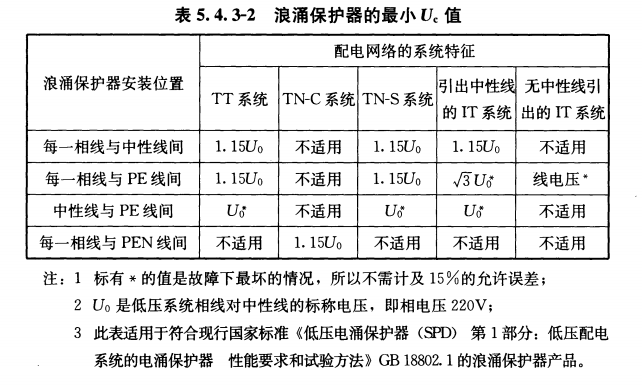

根據《低壓配電系統的保護器性能要求和試驗方法》GB18802.1 3.11規定：Uc為可連續施加在浪涌保護器保護模式上的最大交流電壓有效值或直流電壓。Uc的值應該根據低壓系統中的相電壓進行選型，且不應低于《建筑物電子信息系統防雷技術規范》GB 50343 表5.4.3-2中的值。

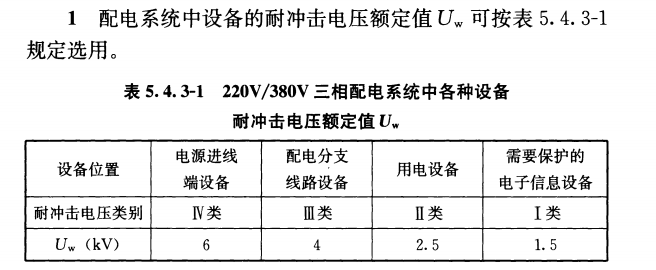

《建筑物電子信息系統防雷技術規范》GB 50343 表5.4.3-1所示：

從以上兩個表格可以看出，浪涌保護器UC值的選擇必須要考慮到被保護設備的耐受沖擊電壓額定值。

根據《建筑物電子信息系統防雷技術規范》GB50343 5.4.3.4規定：各級浪涌保護器應能承受在安裝點上預計的放電電流，其有效保護水平Up/f應小于相應類別設備的Uw。即 UP/F＜UW ，方能保證防雷有效 。

• UP/F=ΔU+Up(spd)+Up(后備保護器）

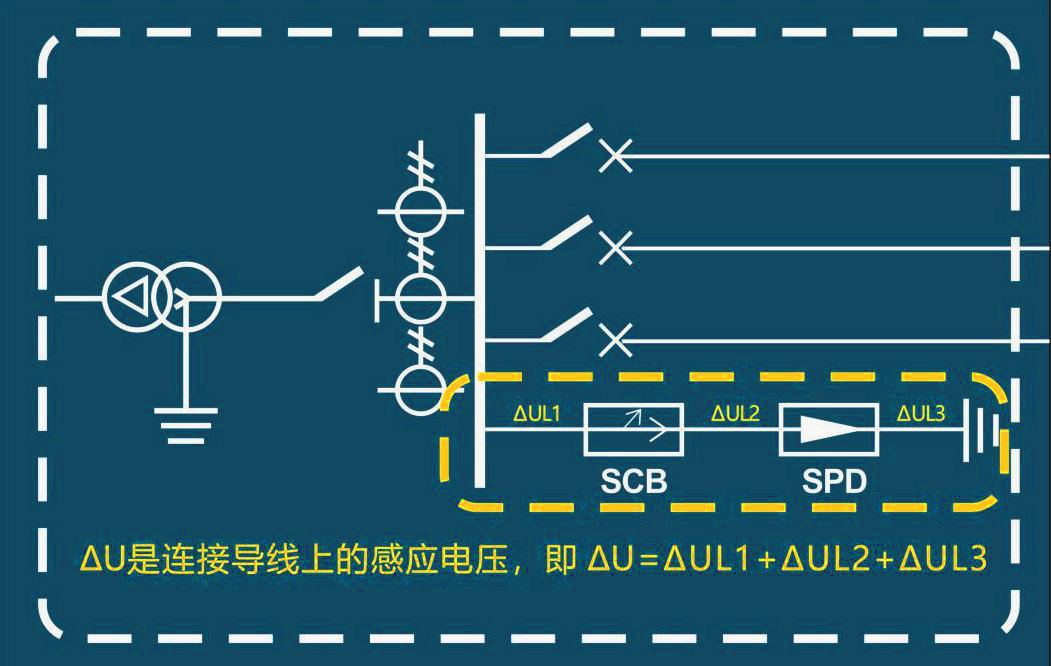

• ΔU是連接導線上的感應電壓，即 ΔU=ΔUL1+ΔUL2+ΔUL3

而SPD的Up/f值和Uc值相關，Uc值越大，SPD的Up值也會越大，Up/f為連接導線的感應電壓降與浪涌保護器的Up之和，因此SPD的Uc值過高，UP也高，不利于保護設備，所以UC不是越高越好，合適就好。

浪涌保護器的使用壽命

SPD是一種高阻抗非線性器件，在正常情況下呈高阻抗?fàn)顟B(tài)，一旦出現瞬態過電壓，會瞬間導通對地泄放瞬態過電流；但是SPD也是有壽命的，每次導通之后SPD都會產生老化，直至劣化，從而最大持續運行電壓會Uc值下降，當SPD的Uc值接近電網電壓時，只要出現瞬態過電壓（包括啟動電壓或者操作過電壓），就會產生對地短路的現象。

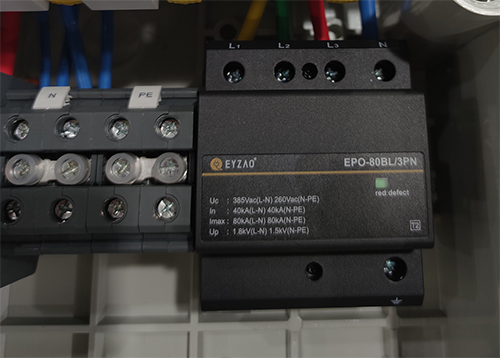

因此在實際項目實施過程中，在SPD的UP值滿足被保護設備耐壓值的前提下，我們習慣性的選擇320V-385V的Uc值，遠遠超過線路中的相電壓，好處是：即使SPD因?yàn)閷?dǎo)通逐漸老化，Uc值仍能在很長一段時間內大于電網電壓，不會直接產生對地短路，在線路中的使用壽命也較長。

變壓器低壓側不同接線方式下的UC選擇

低壓浪涌保護器通常被安裝在變壓器的二次側，當變壓器的低壓側采取三角型接線方式時，三相電路中此時沒有中性點，相電壓=線電壓，都是380V，因此需選用Uc值為440V或以上的浪涌保護器來對設備線路進行保護。

如果低壓側采用星型接線并有中線，相電壓仍然是220V，SPD的Uc值可以根據設備選擇255V-385V。

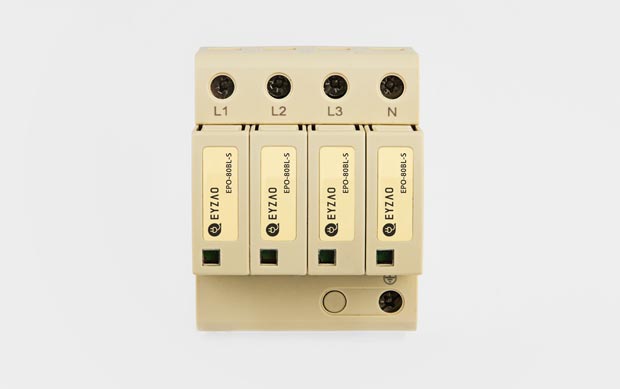

杭州易造專注于防雷行業多年，設計并生產超過不同規格500多種浪涌保護器，覆蓋用戶對不同參數浪涌保護器的需求，并且可以定制特殊要求的浪涌保護器。易造SPD的結構優異，同時做到低Up、高Uc的技術標準，是國內少數幾家擁有全套風電浪涌保護產品的防雷廠商，歡迎您的垂詢！
