SPD浪涌保護器的連接導線長度的確定,依據IEC60364-5-53/A2(IEC64/1168/CDV:2001)安裝規范中相關部分。下文所述的幾個方面也是一些技術審核專家、技術檢查員常常投訴的問題。

串聯式接法(V-形凱文接線)，根據IEC60364-5-53/A2(IEC64/1168/CDV:2001)

SPD浪涌保護器的連接導線長度的確定,對于系統、設備的保護而言，至關重要的是實際加載在被保護設備上的沖擊電壓水平。zui佳的保護效果是實際加載在被保護設備的沖擊電壓水平和防雷保護裝置提供的電壓保護水平相匹配。因此，IEC60364-5-53/A2(IEC64/1168/CDV:2001)建議使用圖8.1.6.1所示的電涌保護器的串聯式(V形凱文)接線。這樣電涌保護器就不需要另外增加單獨連接導線。

圖8.1.6.1          圖8.1.6.2       圖8.1.6.3

并聯接法，根據IEC60364-5-53/A2(IEC6411168/CDV:2001)

串聯式接法(V形凱文接線)并不是所有的系統對于IT系統中的第二個故障，保護設備必須動作。關于TN和TT系統的系統中SPD的使用，以及與“故障條件下防止電擊“的保護裝置的關系，對于IT系統同樣適用。因此，在RCD的上游使用1級和2級SPD的做法也推薦用于IT系統。

電涌保護器上用于凱文接線的兩個端子存在標稱電流允許范圍，也就是說會受到熱負載能力的限制。由于這個原因，電涌保護器的制造商需要對后備熔絲特定zui大允許值，這就意味著，當系統的額定工作電流很高時，串聯式接法(V形凱文接線)將不能使用。

SPD浪涌保護器的連接導線長度的確定,一些廠家采用了稱為“雙導線端子”來解決此問題。這樣，即便增加標稱電流，電纜長度仍然可以保持很短。不過，當使用雙導線端子時必須注意，一定要選用制造商針對這種特定應用環境所規定的后備熔絲值。(圖8.1.6.2和圖8.1.6.3)

圖8.1.6.4電涌保護器在電纜分支中連接   圖8.1.6.6用在NH保險絲底部的2級電涌保護器V NH

如果確實不能使用串聯式(凱文)接線方式，電涌保護器則必須并聯接到被保護電路上。如果上游裝置的保險絲的額定值超過了電涌保護器zui大允許的后備保險絲的額定值，則必須在該支路上為電涌保護器加裝一個后備熔絲(圖8.1.6.4)，或者使用帶有內置后備熔絲的SPD（圖8.1.6.6)。

當電涌保護器動作時，沖擊電流會流過該支路上的附加的元件(如導線、保險絲)，并在這些阻抗上產生額外的動態電壓降。

在這種情況下，和電感量比較，阻性分量可以忽略不計。

U_dyn=i?R+()L

如果電流變化率(di/dt)約為幾10kA/μs，則動態電壓降U_dyn主要由電感量確定。

SPD浪涌保護器的連接導線長度的確定,為了將動態電壓降保持在較低水平，安裝人員必須盡可能將連接導線的電感量(電纜的長度)保持在zui小值。因此，IEC60364-5-53/A2(IEC64/1168/CDV:2001)建議將電涌保護器的連接電纜總長度設計為不大于0.5米(圖8.1.6.7)

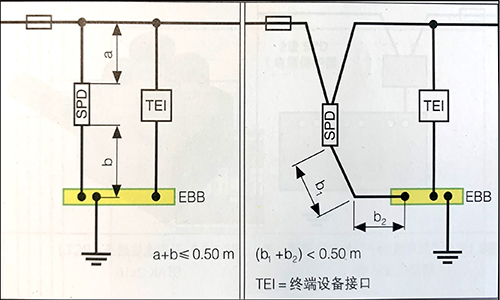

圖8.1.6.7 電涌保護器zui大電纜長度
