防雷家族新成員—電壓均衡器--易造防雷

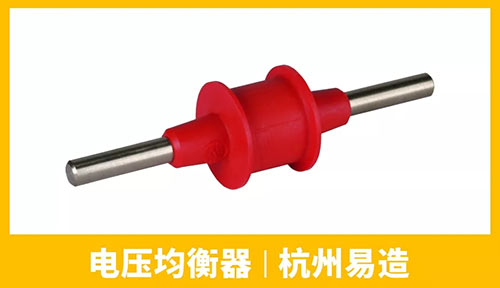

防雷家族新成員—電壓均衡器也叫隔離火花間隙、地電位均衡器、地極保護器，主要應用于直流1500V牽引供電的城市軌道交通高架區間架空接觸網和直流750V及以下牽引供電的高架區間架空接觸網，主要作用是阻礙牽引供電系統雜散電流對地泄漏，同時也為雷電沖擊電流提供對地泄放通道。

防雷家族新成員—電壓均衡器，隨著GB/T37317-2019《軌道交通直流架空接觸網雷電防護導則》的發布，電壓均衡器這個防雷裝置才開始被越來越多的電氣工程人員所關注。為什么要采用電壓均衡器呢？軌道交通架空接觸網除了使用電壓均衡器以外，是否還有其他可以解決隔離雜散電流的方法呢？答案是：沒有。下面易造小編來為大家做下詳細介紹。

采用直流供電方式的城市軌道交通牽引供電架空接觸網，以接觸線和附加饋線為正極、機車行走的鋼軌為負極，鋼軌與道床間設置了絕緣墊作為電氣隔離。

防雷家族新成員—電壓均衡器，而實際運營環境比較復雜，如道床表面臟污、導電粉塵覆蓋、積水、工程成本等因素限制，鋼軌無法和道床完全絕緣，要向道床和高架橋面泄露雜散電流，為避免雜散電流沿途向大地泄漏，造成對橋墩結構鋼筋、市政管道、電纜金屬護套產生電化學腐蝕，所以必須要阻止雜散電流的泄漏；但是當雷擊架空接觸網時，必須要讓雷電流快速泄放入地。

過去的一般做法是：把防雷接閃器與引下線連接，再與接地體直接連接，只考慮到了讓雷電流泄放，無法兼顧到地鐵雜散電流腐蝕防護的要求，兩者只能取其一。

直到有了電壓均衡器，才解決了上述問題，其既可以阻礙牽引供電系統雜散電流對地泄漏，也為雷電沖擊電流提供了對地泄放的通道，做到了魚與熊掌兼得。

防雷家族新成員—電壓均衡器，那么電壓均衡器是如何同時做到既隔離雜散電流，同時可以泄放雷電流的呢？原因是隔離火花間隙具有阻斷和導通兩個工作狀態。

防雷家族新成員—電壓均衡器，非雷擊短路情況下，它始終處于高阻阻斷狀態，阻止雜散電流和系統短路電流通過自身向大地泄漏；雷擊發生時，隔離火花間隙瞬時擊穿動作，處于低阻導通狀態，雷電能量通過電壓均衡器向大地泄放。雷電沖擊持續時間約為幾十到上百微妙，沖擊過后加在隔離火花間隙兩端的電壓為系統直流運行電壓，迅速恢復到高阻阻斷狀態。

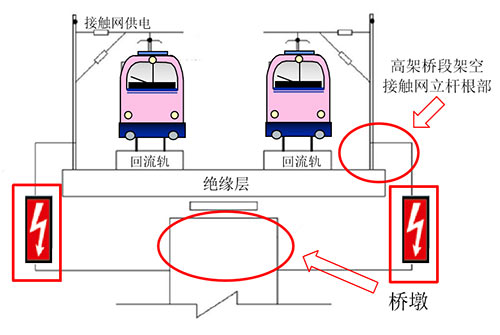

其施工安裝比較簡單，電壓均衡器一端通過引線與接觸網鋼支柱或混凝土支柱內部接地鋼筋連接，另一端與橋墩接地鋼筋連接即可。
