5分鐘帶你了解什么叫地網接地電阻測試儀【易造防雷】

　　什么叫地網接地電阻測試儀，很簡單，它就是用來監測地網接地電阻的電子設備。

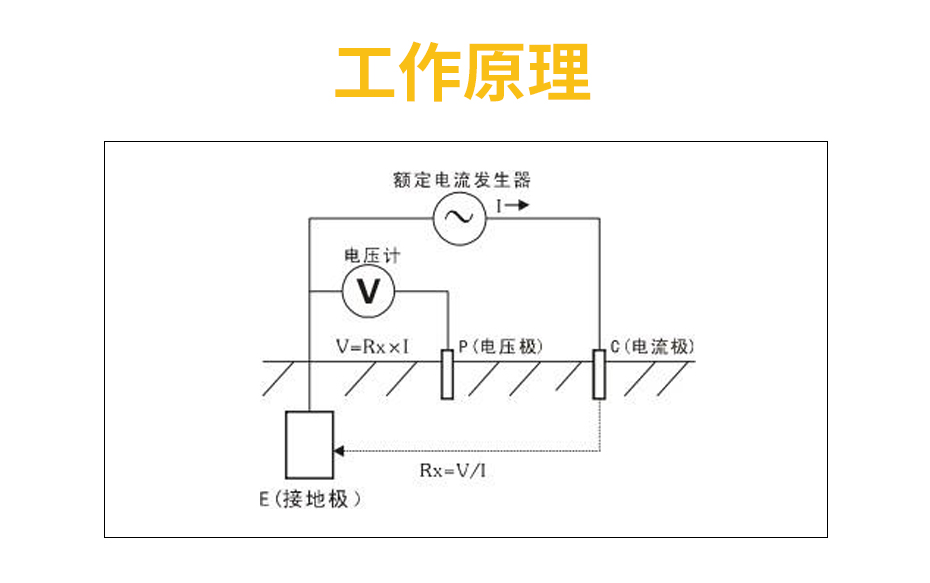

接地電阻監測儀-工作原理

　　地網接地電阻測試儀一般都是采用先進的數字選頻測量（電子對抗）技術，有著有很強的抗干擾能力，完全消除了因?yàn)楣ゎl感應、零序電流、諧波和雜散信號干擾引起的誤差；采用純弦波大功率信號源作為測試的電源。多頻點數據采集，克服了雙點頻率插入法的局限性，特別適用于大型、超大型接地網接地阻抗及其它特性參數的測量。這個測量系統可準確測量接地阻抗，跨步電位差，接觸電位差，土壤電阻率，場區地表電位分布，地網電流分布等接地特性參數?？梢哉f功能強大又性能優越使用方便，并且地網接地電阻測試儀能很好的代替進口的相關產品。

　　目前，我國電力基礎設施建設發展越來越快。由于經濟實力的提高，電力基礎設施的快速發展是理所當然的。隨著系統額定電壓水平的提高，高壓和大容量變電站越來越多，出現了許多大型和超大型接地網絡?？梢韵胂?，接地網的工作與人身安全、電力設備和電力系統的安全穩定運行直接相關。因此，對接地網的各種特性參數進行科學合理的測試，準確評價接地網的安全狀態，對確保變電站工作人員電力系統的安全可靠運行和生命財產安全具有重要意義。

應用場景

　　什么叫地網接地電阻測試儀？相信你有一個初步的理解了。其實除了知道什么叫地網接地電阻測試儀，你還應該知道的是其測試和操作步驟。為什么這么說？光說不練假把式，光練不說傻把式，又練又說才是真把式！只有知道實際怎么操作地網接地電阻測試儀才是真正的算了解它。

　　地網接地電阻測試儀怎么使用？

　　1.查一下用于操作的電流線、電壓線與地網線有沒有斷路現象（這里可以用萬用表來測量），地樁上的銹跡有沒有清干凈，它的埋進深度是否合適（>0.5米），同時還要查一下測試線與地樁的連接是否有導通，如沒有導通，請?zhí)幚砗笤僦匦逻B接。

　　2.電流測試線與電壓測試線的長度比應該在1：0.618，電流測試線的長度應是地網對角線的3—5倍。

　　3.電流測試線和電壓測試線按規定的長度將一端與儀器相接后平行放出。還有一端分別接在兩支地樁之上。

　　4.把放好的測試線查一下，將萬用表的一端接電流線或電壓線，另一端接地網線如無阻值顯示即為斷路，確認好之后再進行測試。

　　5.在檢查好之后，給儀器接上AC220V/50HZ電源，儀器通電。

　　6.按測量鍵，開始測量。

　　7.儀器顯示測試結束后，記錄測試數據。

　　8.關掉了儀器電源之后，連線拆除，測試過程結束。

接地電阻監測儀-技術參數
