浪涌保護器的工作原理

浪涌保護器是用來保護電力系統和設備免受各種瞬態過電壓（雷電過電壓和操作過電壓）和沖擊電流損壞的一種保護電器，它的工作原理是怎樣的呢？

主要從以下3個方面來闡述：

01雷電過電壓沖擊形式:在雷電防護領域，通常將雷電過電壓分為直擊雷過電壓和感應雷過電壓。在實際生產生活中，為了研究雷電過電壓特性，采取措施對設備和建筑進行雷電防護，需要通過一定的方法來對直擊雷過電壓和感應雷過電壓進行模擬測試，對直擊雷和感應雷的模擬分別采用的是10/350us波形和8/20us波形。

02雷電波形特點與浪涌保護器核心元件:10/350us波形的特點是電壓上升速度快，衰減速度慢。半峰值時間為350us。其相對于8/20us波形能量巨大，約為8/20us波形的17-21倍，所以針對直擊雷進行防護的T1極浪涌保護器以泄放能量為主，浪涌保護器核心為開關型元件，如氣體放電管、火花間隙等。

而8/20us波形特點是電壓上升和衰減的速度都很快，能量較小，半峰值時間20us，所以針對感應雷進行防護的T2級浪涌保護器以消除尖峰，鉗壓為主，T2級浪涌保護器的核心為限壓型元器件，如壓敏芯片，信號系統浪涌保護器以齊納二極管為主。

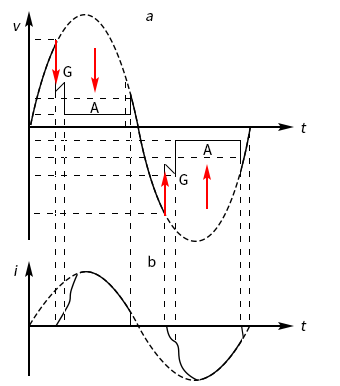

03氣體放電管和壓敏電阻的工作原理:① 氣體放電管：電壓開關型元器件，因其能夠承受較長沖擊的特點而被主要用于T1級浪涌保護器或者T2級浪涌保護器的N-PE防護設計。以下圖一為氣體放電管兩端電壓電流曲線：

浪涌保護器-工作原理

圖一

由曲線可知，當放電管兩端電壓超過閾值時，放電管導通，當放電管兩端電壓低于閾值時，放電管關斷。利用此特性，可以將其作為線路設備的雷電防護部件。

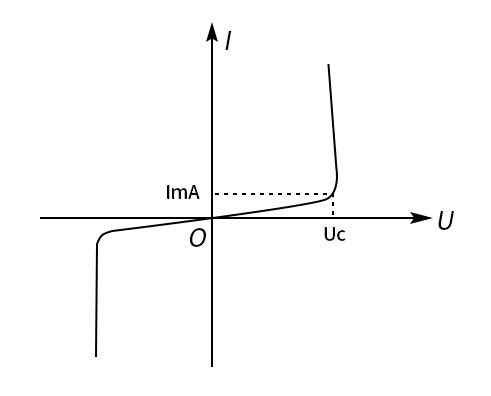

② 壓敏電阻：電壓限制型元器件。因其特殊的伏安特性，常被用于T2及T3級浪涌保護器設計。以下圖二為壓敏電阻的伏安特性曲線：

浪涌保護器-壓敏電阻

圖二

由圖二可知，壓敏電阻兩端電壓在臨界值之前時，壓敏電阻式中保持高阻態，當電壓超過臨界值時，壓敏電阻兩端電壓始終不變，所以可以利用這個特性，在雷電流到來時，將線路電壓始終限制在設備可承受的范圍內，從而保證設備不被損壞。

我國的浪涌保護器產業從上世紀80年代中期開始逐步建立，到90年代初，隨著氣象防雷減災相關法規的建立，特別是一些行業法規的引導和實施，國內浪涌保護器行業在過去的20年里得到了爆發式的增長，國內浪涌保護器技術及工藝呈現百家爭鳴的態勢。

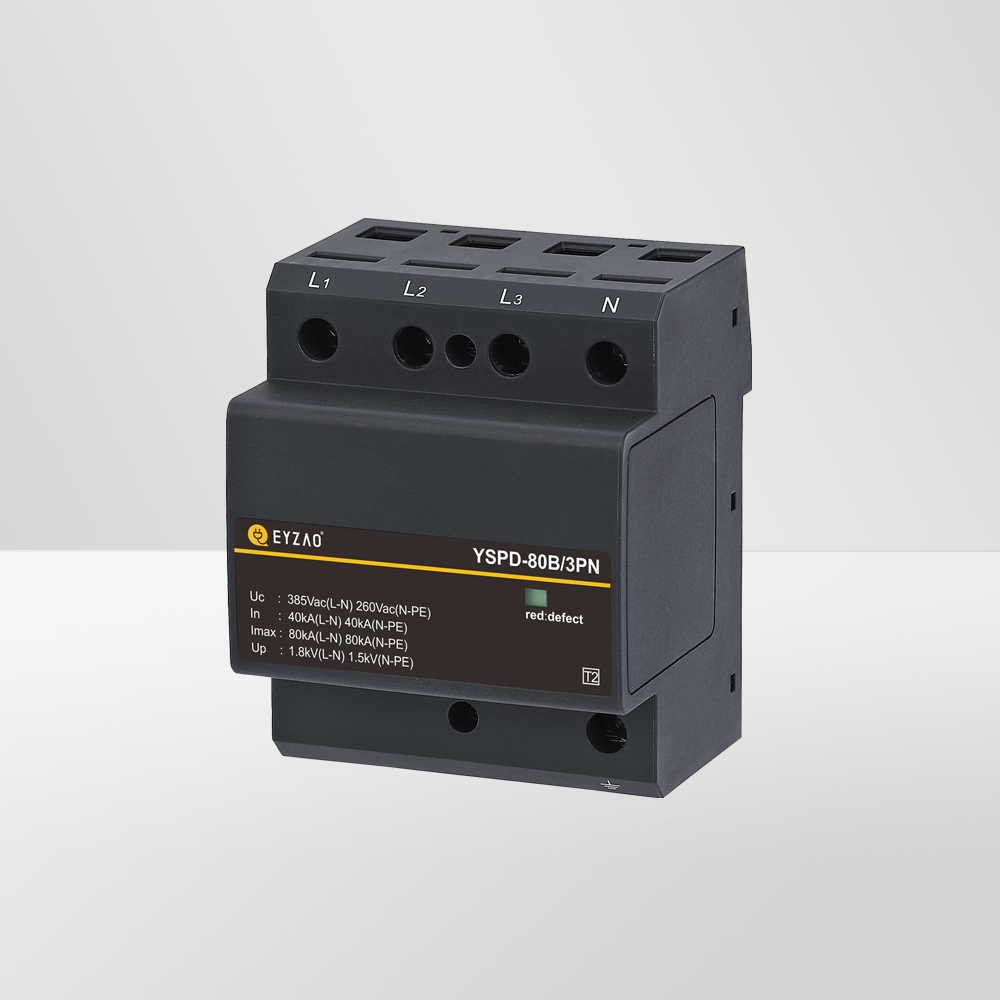

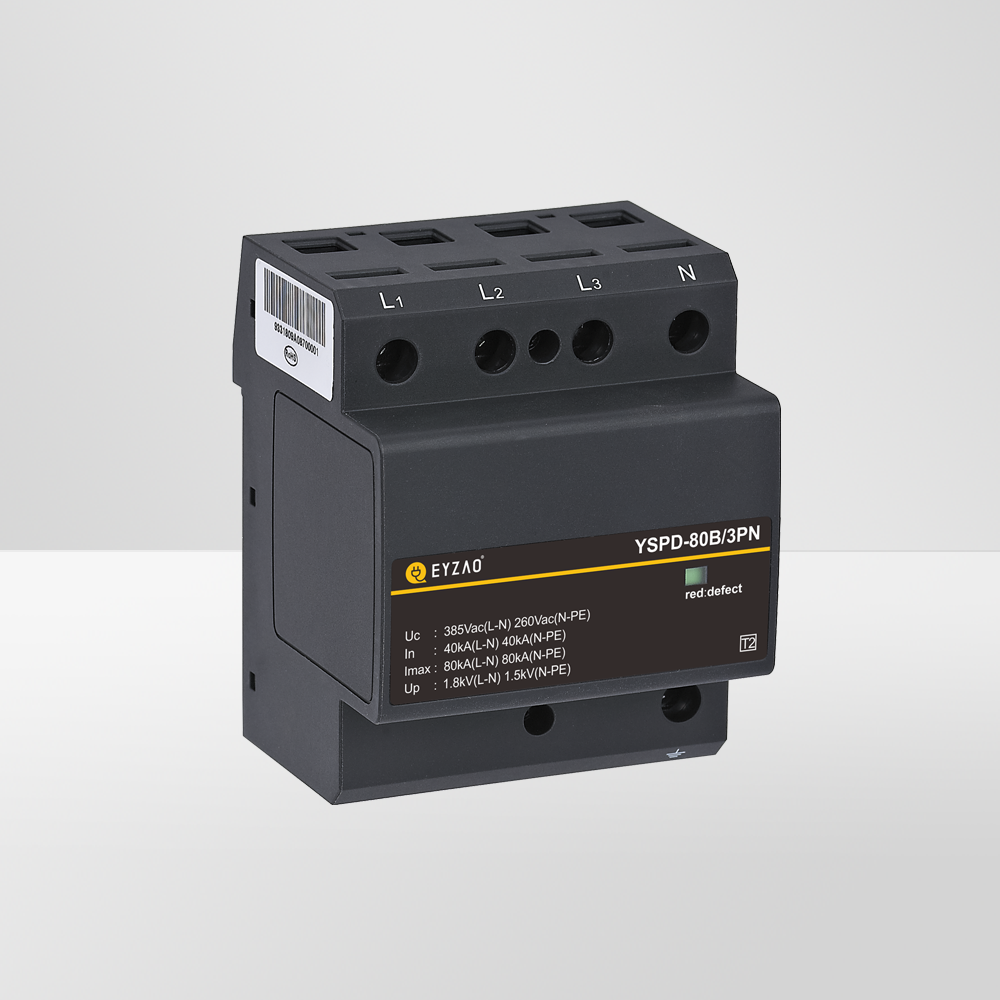

憑借獨特的技術背景和優勢，杭州易造科技有限公司推出了超小型浪涌保護器，核心器件采用全膠封內芯工藝，加入新型主回路脫扣技術，電弧隔斷技術，使得浪涌保護器性能更加可靠，外形更加美觀。

作為安全器件，我們堅持產品的安全性永遠是浪涌保護器的核心，它被連接到電源系統設備，在復雜的電壓系統上如何保證浪涌保護器不燒毀，提升失效保護功能，提高產品本身的可靠性和穩定性是我們首要關心的問題。
