SPD后備保護器(SCB)是一種用于低壓電源系統的電涌保護器的外部脫離裝置，能夠承受被保電涌保護器安裝處的預期電涌電流，并能夠分?jǐn)嘤捎陔娪勘Ｗo(hù)器故障而產生的工頻過電流的裝置，且具有工頻小電流動作特點。（以下簡稱SCB-- Surge Protector Device Circuit Breaker）

目前在國內，大部分電涌保護器的外部脫離裝置用的是熔斷器和斷路器，但是會有兩個嚴重問題：① 雷電流誤動作；② SPD起火時不動作。

2009年國際電工委員會（IEC）負責起草和修訂SPD標準第SC37A分委會在奧地利維亞納會議上成立第12課題組（Task Force12），專門研究熔斷器、斷路器與SPD的配合問題。

1997年德國ETZ公司對符合CE標準的35 A、63A、100A熔斷器和斷路器進行了雷電沖擊電流試驗：圖中綠色部分是能夠承受的沖擊電流，黃色是不確定，紅色是誤斷區域。

如圖所示，當沖擊電流為20KA時，不管是熔斷器還是斷路器，都有可能動作，使設備失去防雷保護。

行業標準規定中SPD能夠承受的工頻電流

YD/T 1235.1-2002（電信通訊局（站）低壓配電系統用電涌保護器技術要求）6.4.7熱穩定性試驗電流見下表， SPD熱脫扣機構動作安全電流為5 A，超過5 A以上的工頻電流由外部脫離器SCB完成分離電路動作。

熔斷器和斷路器保護特性

熔斷器和斷路器要完成超過5 A工頻電流保護動作，動作電流必須小于5 A。下圖是32A熔斷器和CA32微斷保護動作曲線，這里可以看出多年來始終不能確定熔斷器和斷路器與SPD配合具體參數的原因。

SPD后備保護器（SCB）解決方案

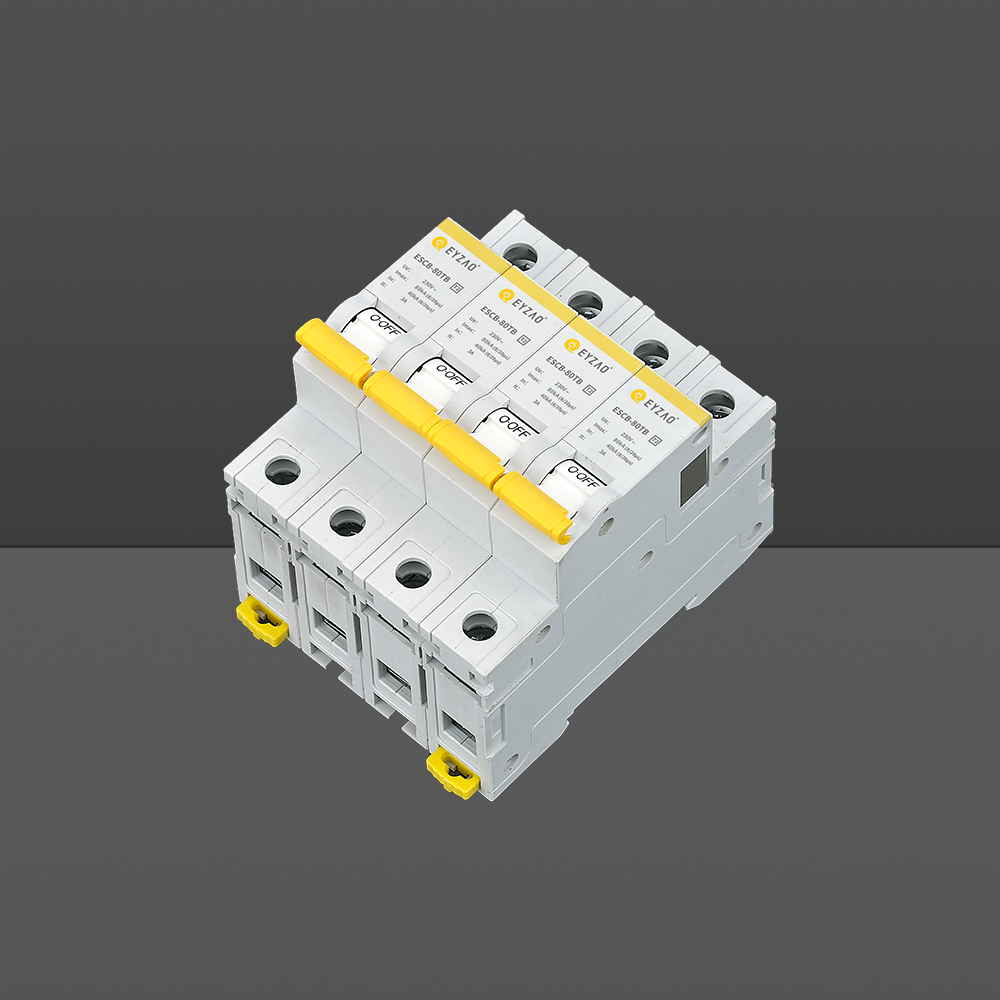

杭州易造科技有限公司研發生產了SPD后備保護器（SCB），原理圖如下：

當工頻電流通過SCB主回路時，SCB能夠在0.1S內迅速切斷工頻電流，防止SPD起火；當雷電流通過主回路時，SCB不脫扣，讓雷電流順利泄放到大地，保證了設備防雷的持續有效。

SCB的脫扣特性滿足SPD的工作要求，能夠與SPD協調配合，杭州易造生產的SPD后備保護器被應用于軌道交通，石油化工，建筑電氣等行業領域的低壓配電系統，長時間運行證明，徹底解決了SPD起火和雷電保護持續有效的問題。

-End-
