山地建筑防雷接地設計探討-點擊查看【易造防雷】

中國山區占國土面積的2/3，隨著城市建設技術、經濟實力的提高，山地城市發展的需求和可能性增大。在平地建筑中，基面和底面通常重合。對于山地建筑情況不同:在山坡基地，建筑的入口或戶外活動場所可能處于不同的高度。通過這種方式，山地建筑的基面可以與底面分開，使建筑有幾個基面，一些建筑的屋頂很可能是上層建筑的入口。

由于建筑高度不同，采光及視線阻擋較少從而減少建筑之間的間距，建筑用地比較節約。

一、防雷接地的作用及特點

防雷接地主要為發生雷擊時，快速泄放由引下線傳導的雷電流至“大地”，防止雷電流可能對建筑、人畜、電氣設備產生危害而設置的防護措施。當雷電流傳至接地裝置過程中，會產生接觸電壓、跨步電壓、對地反擊、電磁感應危害。

山地建筑防雷接地設計探討

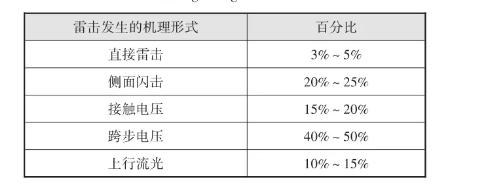

在統計中跨步電壓、對地反擊占比較大約在55%～70%，下面對其分析并提出措施。

1.防跨步電壓

當雷電流從防雷引線引向接地裝置時，引線和接地裝置周圍會產生電壓降。當人接近導線或接地裝置時，人兩腳之間的電壓降為跨步電壓。

防止跨步電壓可采用均衡電位、增大接觸電阻兩種措施。

2.防對地反擊

建筑物接地裝置取距≥20 m處，電壓=0，建筑物接地裝置之間無影響。反之，當建筑物接地裝置之間距離<20m時應考慮其影響，為了防對地反擊影響應該將獨立的接地裝置連接成一個整體，使受影響建筑物的接地裝置處于相同電位。

山地建筑比平地建筑地形復雜，設計、施工困難，需要不同專業合作和現場調查。設計階段，通過建筑提供的場地標高和建筑立面圖、剖面圖，分析建筑特征及相鄰建筑之間的關系，選擇合適的防跨步電壓、地電位反擊措施。其實內部防雷和山地建筑防雷并無區別，例如：浪涌保護器，可參考國標GB50057。

-End-

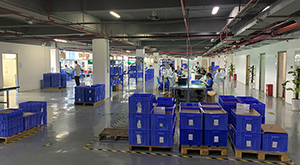

易造科技是浙江省科技型企業，專注防雷產品的研發、生產、銷售,提供浪涌保護器、風電電涌保護器、直流電涌保護器、后備保護器、信號防雷器、??電場儀、雷電預警系統、智能防雷系統、防雷器等防雷產品，擁有自動化生產設備和全功能檢測實驗室，日產30000P防雷模塊。產品通過了TUV、CE、CQC等認證，為提供客戶"零"維護產品。
